Montierungen

Eine sehr praktische azimutale Montierung die Teleskope und Spektive bis ca. 6 kg Gewicht aufnimmt
( Refraktoren bis 120 mm Öffnung und Spiegel bis 150 mm Durchmesser ).
Die AZ-3 besitzt eine horizontale Schnellverstellung mit Festklemmung sowie eine vertikale Schnellverstellung mit Rutschkupplung. In beiden Achsen kann die Feinnachführung über biegsame Wellen vorgenommen werden. Die Nachführung erfolgt absolut ruckfrei und kann selbst mit Vergrößerungen von über 100x präzise erfolgen.
Die AZ-3 ist gleichermaßen für Erd- wie für Himmelsbeobachtungen geeignet.
Der vertikale Neigungswinkel kann von – 50 Grad bis + 90 Grad eingestellt werden.

I

Mit Hilfe des Fotoadapters kann über eine Rändelschraube jede Kleinbild Kamera oder auch Mittelformat Kamera mit Brennweiten bis ca. 500 mm angeschlossen werden.
Ebenfalls können Groß Ferngläser mittels einer Stativhalterung montiert werden.

Die kleinste parallaktische Montierung von Synta ist für Linsenfernrohre bis 80 mm Öffnung und für Newton Fernrohre bis 114 mm geeignet.
Die Teleskope werden über Rohrschellen an der Montierung befestigt.
Die EQ-1 besitzt alle Vorteile einer großen Montierung:
Polhöhenfeineinstellung, Einstellung in Azimut, Feineinstellung in Rektaszension
( RA ) und Deklination ( DE ), Teilkreise in beiden Achsen,

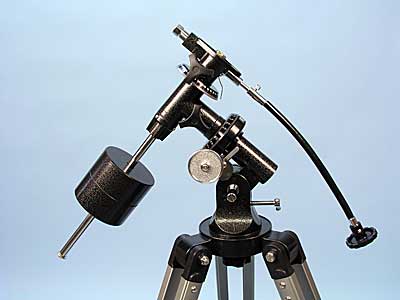

Die EQ-2 verträgt mehr an Gewicht als die EQ-1 und trägt die selben Instrumente wesentlich erschütterungsfreier, bzw. eignet sich auch für noch größere Geräte
( Refraktoren bis 100mm und Newton bis 130 mm ).
Die Teleskope werden über Rohrschellen an der Montierung befestigt.
Die EQ-2 besitzt eine Azimutfeineinstellung, eine Polhöhenfeineinstellung, Feineinstellung in RA und DE über biegsame Wellen, Teilkreise in beiden Achsen.

Mittels dieses Fotoadapters können über eine Rändelschraube Kameras und Spektive angeschlossen werden.

Ausbaumöglichkeit:
EQ-2 Economic Motor und EQ-2 Qaurtz Motor mit Steuerung- siehe weiter unten unter Montierungszubehör.

Die stabile EQ-3 Montierung bietet eine gute Stabilität für Refraktoren bis 120 mm Öffnung und Newton Reflektoren bis 150 mm. Wegen der Ausbaumöglichkeit mit Nachführmotoren in beiden Achsen ist sie sehr gut für die Astrofotografie geeignet.
Die Teleskope werden über Rohrschellen befestigt. Die Montierung verfügt über eine sehr präzise Azimutfeineinstellung sowie über eine Polhöhenfeineinstellung mit Konterschrauben. Die Feineinstellung in RA und DE geschieht über biegsame Wellen.

Diese Montierung ist deutlich stabiler als die EQ-3. Sie trägt Refraktoren bis 130 mm und Reflektoren bis 200 mm Öffnung. Die präzise Verstellung von Azimut und Polhöheneinstellung kommt der Astrofotografie zugute. Die Teleskope werden über eine Prismenschiene an die Prismenklemme befestigt.

Die neueste Montierung aus dem Hause Synta ist in dieser Preis- und Gewichtsklasse weltweit ohne Konkurrenz.
Die HEQ-5 beinhaltet bereits fest eingebaute Motoren in beiden Achsen. Das Steuergerät lässt sich auf die Nord- und Südhalbkugel der Erde umstellen, arbeitet mit sideraler Nachführgeschwindigkeit und besitzt 3 wählbare Korrekturgeschwindigkeiten – 2x, 8x und 16x.
Die Teilkreise sind groß dimensioniert und lassen eine präzise Einstellung über Koordinaten zu. Mit Hilfe des eingebauten Polsucherfernrohrs lässt sich die Montierung exakt auf die Himmelspole ausrichten. Die Montierung trägt Reflektoren bis 225 mm Öffnung und Refraktoren bis 150 mm Durchmesser.

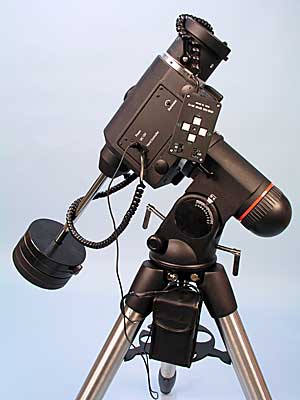

Die schwerste Montierung aus dem Hause Synta, die ein Eigengewicht von 18 kg aufweist, aber noch gut transportabel ist. Sie trägt Instrumente bis ca. 20 kg ( Refraktoren bis 150 mm Öffnung und Reflektoren bis 250 mm Durchmesser.
Die EQ-6 besitzt fest eingebaute Motoren in beiden Achsen und das Steuergerät arbeitet mit sideraler Nachführgeschwindigkeit und hat 3 Korrekturgeschwindigkeiten von 2x, 8x und 16x.
Bereits mit dieser einfachen Steuerung Astrofotografie sinnvoll – jedoch gelangt man irgendwann an die Grenzen ( längere Brennweiten als 1000 mm ) – da empfehlen wir dann eine andere Steuerung, die eine feinfühligere Korrektur ermöglicht ( z.B. Boxdörfer ).

Die EQ6-SkyScan-Steuerung ist ein Meisterstück der Ingenieurskunst, welches Ihnen ermöglicht auf leichte und vergnügliche Art und Weise die schönsten Objekte des Nachthimmels, wie Planeten, Gasnebel, offene Sternhaufen, Galaxien und noch vieles anderes aufzufinden. Die Handsteuerung erlaubt Ihnen Ihr Teleskop auf Knopfdruck auf ein spezielles Objekt auszurichten oder eine Reise durch die Deep Skywelt durchzuführen. Das benutzerfreundliche Menü erlaubt automatisches Anfahren von über 13400 Objekten. Sogar ein unerfahrener Amateurastronom beherrscht die Vielzahl seiner Bedienungsmöglichkeiten nach wenigen Beobachtungsnächten. Im Nachfolgenden wird eine kurze Beschreibung der einzelnen Komponenten der EQ6 SkyScan-Handsteuerung gegeben.

Stromversorgung der EQ6 SkyScan-Handsteuerung
Die EQ6-SkyScan-Steuerung erfordert eine Stromversorgung mit 11-15 V und mindestens 2 A Stromabgabe. (Der Stift des Steckers ist an den Pluspol anzuschließen.) Schließen Sie das Stromversorgungskabel sorgfältig an den 12V-Eingang an der Montierung an. Die „Power“-Anzeige blinkt, wenn die Stromversorgung zu schwach ist.

Die SkyScan Handsteuerung
Die SkyScan-Handbox besitzt drei Eingänge (Figur h)
RJ-45: Der Eingang für den 8-poligen RJ-45-Verbinder ist für den Anschluß der Handbox an die Steuerungskonsole auf der Montierung vorgesehen.
RJ-11: Der Eingang für den 6-poligen Rj-11-Verbinder dient der Kommunikation zwischen der Handbox und einem Computer. (Siehe den Abschnitt „Verbindung mit einem Computer“)
DC-Power-Port: Der „DC Power Port“ erlaubt den unabhängigen Gebrauch der EQ6Handbox, für Benutzer, die sich die Datenbasis ansehen wollen, ohne die Handbox mit dem Teleskop zu verbinden.

Steuerfunktionen der Handbox
Die EQ6-Handsteuerung erlaubt den direkten Zugriff auf alle Funktionen des Teleskops und auf die Datenbasis mit einer Anzahl von voreingestellten Objekten. Die Handsteuerung besitzt ein zweizeiliges Display mit je 16 Zeichen. Das Display hat eine Textscrollfunktion und eine Hintergrundbeleuchtung für konfortableAblesung auch bei Nacht. Um die zahlreichen von der Handsteuerung angebotenen Funktionen zu erklären, sind diese auf 3 Hauptgruppen aufgeteilt (Figur i)

Mode-Tasten:
Die „Mode-Tasten“ sind direkt unterhalb des LCD-Displays angeordnet. Die Tastenbezeichnungen lauten ESC, SETUP und Enter.
Die ESC-Taste dient dazu ein eingegebenes Kommando rückgängig zu machen oder im Menü eine Ebene zurückzugehen. Ein Druck der Escape-Taste von 2 Sekunden bewirkt das Aufrufen der „Re-Alignmentfunktion“, oder das Aussteigen aus dieser Funktion. (Siehe Seite 6)
Die Enter-Taste dient dazu, Funktionen und deren Untermenüs aus dem Menübaum auszuwählen und um bestimmte zweckmäßige Arbeitsfunktionen zu bestätigen.
Die Setup-Taste ist eine Taste zum schnellen Aufrufen des Setupmenüs und seiner Untermenüs.

Richtungs-Tasten:
Diese erlauben die volle Kontrolle über das Teleskop in beliebigen Zuständen der EQ6 SkyScan-Steuerung. Die Tasten sind gesperrt, solange das Teleskop ein Objekt anfährt. Normalerweise benutzt man sie während der Initialisierung und um ein Objekt im Okular zu zentrieren.

Tasten mit Doppelbelegung:
Diese Tasten sind unterhalb der Richtungstasten plaziert. Sie dienen zwei Zwecken: Eingabe der Daten und als Schnellaufruftasten für verschiedene Zwecke.

Tool-Tasten:(Figur j)
Tour-Taste: Führt zu einer Tour an dem zur Zeit vorhandenen Himmel.
Rate-Taste: Ändert die Geschwindigkeit der Motoren, wenn die Richtungstasten gedrückt werden.Man kann 9 Geschwindigkeiten wählen von 1 (am langsamsten) bis 9 (am schnellsten)
Utility-Taste: Diese zeigt Funktionen wie: Show Position, Anzeigedauer , Einstellen der Nachführung....u.a.
Benutzer-Taste: Diese erlaubt den Zugriff auf 25 vom Benutzer definierte Koordinaten
ID-Taste: Diese Taste identifiziert das Objekt, auf welches das Teleskop eingestellt ist.

Katalog-Tasten: (Figur k)
NGC, IC, M, PLANET, und OBJEKT- Taste erlauben direkten Zugriff auf die Objektdatenbank des EQ6 SkyScan mit über 13400 Objekten.

Scroll-Tasten: Diese Tasten dienen dazu, um im Menübaum auf und ab zu blättern oder um eine Auswahl zu treffen.

Objekt-Kataloge
Die Objektdatenbank der EQ6 SkyScan-Steuerung
Die EQ6 SkyScan-Steuerung wird mit einer riesigen Datenbank mit den Objektkoordinaten und weiteren Informationen von über 13400 Objekten geliefert., alle Daten sind sind von der Handsteuerung aus abrufbar. Die Datenbank enthält folgende Kataloge:

• Solar System (Sonnensystem) – Die 8 Planeten unseres Sonnensystems, plus dem Mond
• Named Stars (Sterne mit Namen) – Eine Liste der 100 bekanntesten Sterne aus der SkyScan-Datenbasis
• NGC (NGC-Katalog) – 7840 der hellsten Deep Sky-Objekte aus dem „Revised New General Catalog“
• IC (IC-Katalog) – 5386 Standard-Sterne und Deep Sky-Objekte aus dem Index-Katalog
• Messier (Messier-Katalog) – Komplette Liste der 110 Messier-Objekte
• Single Stars (Einzelsterne) – Auswahlliste der hellsten Sterne aus dem NGC-Katalog.
• Others (Andere) – Eine Auswahl von Objekten wie Doppelsterne, Kugelsternhaufen, variable Sterne, Galaxien, Planetarische Nebel, und offene Sternhaufen.

Weitere Eigenschaften der SkyScan-Steuerung
Utility-Funktionen (Nützliche Funktionen) erlauben ihnen Ihre SkyScan-Steuerung an Ihre persöhnlichen Bedürfnisse anzupassen. Es gibt:

• Show Position (Zeige-Position) – hiermit werden die Koordinaten des Punktes angezeigt, auf den das Teleskop gerade eingestellt ist.
• Display Time (Zeitanzeige) – Hiermit wird die örtliche Zeit und die Sternzeit angezeigt.
• Set tracking (Nachführmodus einstellen) -
• Sid. Rate: (Sterngeschwindigkeit) Stellt die Sternachführgeschwindigkeit ein. (R.A. Tracking)
• Lunar Rate (Mondgeschwindigkeit): Stellt die Mondnachführgeschwindigkeit ein.(R.A. Tracking)
• Solar Rate (Sonnengeschwindigkeit): - Stellt die Sonnennachführgeschwindigkeit ein. (R.A. Tracking)
• Dual Axis (zwei Achsen): - Dies aktiviert die Nachführung in zwei Achsen (dafür ist eine zwei Sterne oder drei Sterne Ausrichtung erforderlich.
• Park Scope (Parkposition des Teleskops): - Diese Funktion bewegt das Teleskop zu seiner Original Startposition.
• RS-232 mode (RS-232 Modus) – Diese Funktion erlaubt die Verbindung mit einem Computer (Siehe hierzu den Abschnitt „Verbindung mi einem Computer“ weiter untenstehend)
• Auto Guide Speed (Automatische Nachführungs-Geschwindigkeit) – Wenn man eine automatische Nachführeinrichtung benutzt, wird hiermit die Nachführgeschwindigkeit auf 1x, 0,75x, 0,5x oder 0,25x Sterngeschwindigkeit gesetzt.

Verbindung mit einem Computer
Eine weitere Funktion der EQ6 SkyScan-Steuerung ist die Möglichkeit die Steuerung über ein serielles Kabel mit einem Computer zu verbinden. Die meisten im Handel befindlichen Planetariumsprogramme können für die Steuerung des ScyScan benutzt weden. Schauen nach Programmen, die zum NexStar5 kompatibel sind. Im Folgenden wird die Vorgehensweise beschrieben, um den SkyScan mit einem Computer zu verbinden oder wieder von diesem zu trennen.
